智能路灯节电柜

系统简介:

        GDKN系列路灯智能节电柜,利用电磁调压和电子调压技术,对供电电压进行实时监控与跟踪,自动调节线路的给定电压,再经SCR微调输出至照明灯具。

        GDKN系列路灯智能节电柜高度集成和自动化,其自动识别电源电压决定降压还是全压启动,既保证快速启动又保护设备损害较小;根据道路车流和人流的疏密设置输出电压的阀值自动调节,达到节电效果。

        GDKN产品在确保灯具能够正常工作的条件下,给灯具输出一个照明电压,既可消除了由于过压所造成的对设备的伤害,降低了故障率,还能延长光源和镇流器的使用寿命,降低运营和维护成本,又使光源所发出的光线更加柔和,照明分布更加均匀,环境更加优美。重要的是大幅度的节约了电能,节电率可达25%-35%。节约了电费开支,经济效益和社会效益很好,其可在照明及混合电路中使用,适应性强,能在各种恶劣的电网环境和复杂的负载情况下连续稳定地工作。


适用范围:

        针对不同的工作场合,GDKN系列路灯智能节电柜分为单相和三相两种类型。

        适用于光源为线性负载电路。


技术特点:

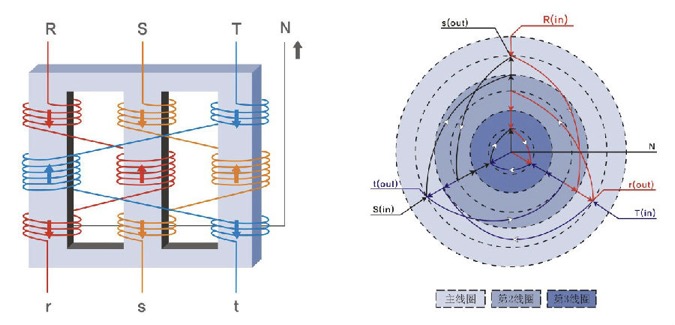

1、专利技术:KN系列节电装置是国内利用三相平衡原理进行节电的具有专利权的产品,专利号2015203113459。利用特殊的绕线方式,使各相线圈形成相反方向并与中性线连接,从而使各相的磁通量一致,负荷电流相位相反,相互抵消,使中性线的电流减少,达到消减谐波、调节三相平衡的效果。


2、启动方式:用户可根据灯具种类的不同和电源电压高低选择全压和降压启动方式较大限度降低启动电流,以保证灯具能正常启动,并延长其寿命,减少对电网的冲击。

3、自动调压:节电柜动态跟踪输入电压,自动调节输出电压,使灯具工作在标准电压范围内,以保证灯具正常运行,达到节能效果。

4、参数设定:通过人机界面窗口设置多时段节能电压设定、修改多段输出电压值,以实现良好的照明状态和节电率。

5、节电率:25%~30%。

6、多层保护功能:具有短路,过流,欠压,过压,过热保护。

7、旁路系统:具备故障自动旁路功能和强制旁路功能,以确保供电线路正常安全运行,避免非正常断电。

8、控制单元实现无触点控制,保证系统的高响应速度和高可靠运行。

9、断电自动记忆恢复功能:自动恢复断电之前的所有设置。

10、远程控制接口:具有电脑及远程自动化控制RS-485或RS-232接口;可用于远程控制升级,及现场电脑修改程序。

11、控制方式:具有时控、光控和遥控三种方式选择。


技术参数:

额定容量:30kVA~500kVA

输入电压: 三相380V±10%/ 单相220V±10%

频    率: 50Hz / 60 Hz

电压波形: 正弦波输出

工频试验耐压:    2,500V

绝缘电阻:    ≥2MΩ

环境参数:

环境温度: -20℃~45℃

环境湿度: 不大于85%

海拔高度: 不超过4,000米

过载能力: 1.1倍额定电流30分钟

产品寿命: ≥100,000小时

防护等级: IP54

安全标准: EN61558-2-6,EN55014-1,EN61000-3-2,EN61000-3-3



安装简单,使用方便

        功能结构设计科学合理,使用寿命不低于20年。以串联方式安装在变压器的二次端,或负荷线路的控制开关后面,不换灯、不移杆、不影响供电线路;全模块化设计,可根据负荷大小,自由组合,方便灵活,适用性强。安装调试简便,一次投资,长期受益。
